どこに置いて使うのか?

Posted by GLOCKen - 2008.01.02,Wed

35sを使っていると
[ENTER]が何で左側にあるんだろう?
と思ったりする

「机に置いて、右手にペンを持ちながら左手で打つ」
ことを前提にしてるような気がしてきた

HP 35s | Comments (0) | Trackbacks ()

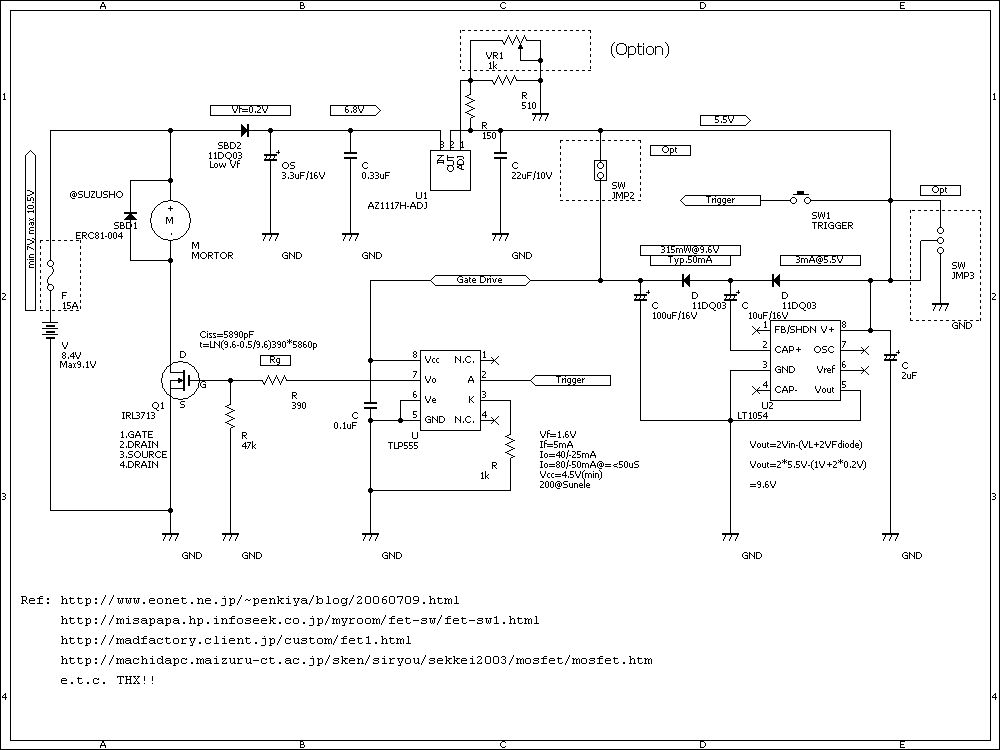

とりあえずFETスイッチ回路図

Posted by GLOCKen - 2008.01.02,Wed

とりあえず書いてみただけで未テスト
なので無保証

マルイ89式小銃 | Comments (0) | Trackbacks ()

IRL3713のゲートドライバ

Posted by GLOCKen - 2008.01.01,Tue

ゲートドライバのVccとしてLT1054での正倍電圧としている
約9.6Vを生成してデータシートでは出力50mA推奨なのです

とりあえずTLP251で考えていたけど
動作電圧が10V位からとさっき気づいた
トリガだけに誤動作のリスクは避けたい

ググってみると、TLP555が使えそうだ
これならおのずとLT1054に負担にならない低電流縛りとなる
VeはGNDに落として出力固定に
とりあえずは動作に実績があるようなので変更

マルイ89式小銃 | Comments (0) | Trackbacks ()

良く使う式は残しとこっと

Posted by GLOCKen - 2008.01.01,Tue

前に書いた時定数とか何度も入力するのが面倒だ

そこで便利な機能を呼び出そう
とりあえずは...
[EQN](左シフトの上)を押すと、式を保存する事が出来るようになる
そうすればあとで"SOLVE"という更に便利な機能も使えるようになる

詳しくはマニュアル(35s_Jpn_Part1-2-20071206.pdf)の6-1ページから参照してね

HP 35s | Comments (0) | Trackbacks ()

FETスイッチの自作

Posted by GLOCKen - 2008.01.01,Tue

とりあえず、IRL3713が安くでていたので...

LT1054で昇圧してとかBschでゴソゴゾしている
推奨負荷が50mAでゲート駆動電流としてはどうなのよ

っと、眺めてると大げさな割には...
35sをいじる口実にはなってはいるが

たのしい ;-)

マルイ89式小銃 | Comments (0) | Trackbacks ()
