USB RS232コンバータ加工

使ったのは AE-UM232R とφ2.5のプラグとか
ジャンパピンはL型に変更して裏へ移動
これでケースに入りやすくなった

PDP-11コンパチのポケコン

http://www.pisi.com.pl/piotr433/index.htm#mk85
Elektronika MK-85
ЭЛЕКТРОНИКА МК-85

VX-4がらみでたまたま目に入る

ソビエトらしからぬ綺麗なデザインを感じるマシン
MK-90なんかも面白そうです

PDP-11が手のひらで動くのだからうらやましい

http://www.pisi.com.pl/piotr433/mk85emue.htm
なるエミュレータが...

mk-85とTu-95
誰かお安く譲ってくださいな
ウソさっ。
でも半分本気

VX-4のアドバンテージ

とまたおおげさな...
4桁表示はパッと見で判るのですが

BASICでのMODコマンド。
剰余を求めるのだけども

Sharp PC-126{1,2}とか薄型で2桁の人気機種ではこのコマンドが
載っていないみたいだ
VX-4のデカさからするとすごく魅力的な機種で、VX-4の二倍くらい
で取引されている

MODコマンドは
"BASICで10進数～2進数"
http://homepage3.nifty.com/teranet/DToB/basic.html
で使われていて、VX-4なら問題なく動いた

当然PC-1500AのBASICではMODがない(その分アセンブラ資料があるけど)

VX-4は軽量(関数が)版C言語がインタプリタで走るのでその恩恵があるのかもしれない
ただ、BASICもインタプリタで走っているそうで、一桁ごとPRINTでカーソルを
動かしながらスペースをBSして隙間無く16桁の2進数を表示させると2秒ほど掛かる

んなことをやってるより、健康な体を構築するのと50gを使いこなせるように
なりたいのだけど...

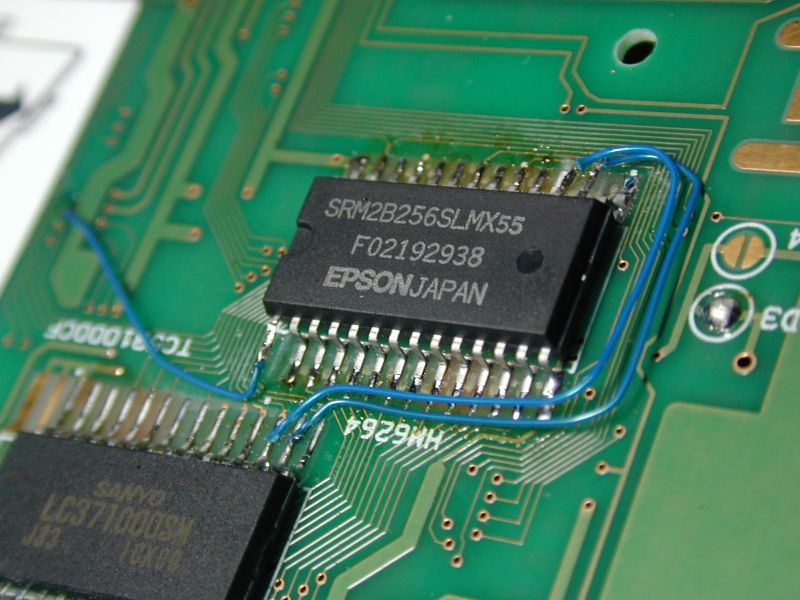

32KB やっちまったなぁ

やっちまいました
パターンも剥がしちゃいました

とりあえず、SYSTEM*[EXE} 4:RAM 5:RAMW
はパスしてくれた

VX-4とPCを繋いだ

VX-4はもちろんポケコン
去年後半から話題になっていた。

RS232Cでやろうと思ってたところ、ふと思いついた
レベル変換なら秋月AE-UM232Rがあるではないか。

FT232RLが載っていてAVRで使ってみようかと買っていた
こんな形で新旧電子技術のコラボとあいなった

まぁ、とりあえずやってみっペがなぁ
と、またリハビリついでにアキバに小物を買出し
関係各所へはご迷惑をお掛けしておりまして申し訳ありません
出来るだけのケアはしており少しづつ改善に向かっております。

結果は...
5RXD-先っぽ,1TXD-真ん中,24GND-根元の3線だけで成功した
表記は Pin-ジャック
こんなに手軽とは...
手間と、エラー回避のコストを考えたら部品代1500円ほどは安いかも

早速つなげたいところだけどやって(確認して)おくことが
基板上のJP1=2-3,JP2=Close でUSB給電をVcc=5Vに振る

FTDIのドライバは"CDM 2.02.04 WHQL Certified"を入れた
これはVCPとD2XXが統合されたものらしい
MProgでEEPROMを変更するとLEDとかドライブできるらしい
何がしか光ってないと落ち着かない性分

母艦側はPB-1000 Data Communicator32 for Windows
ありがとう
とりあえず母艦はデフォルトでVX-4を母艦に合わせた
受信の終了は自分でVX-4の画面で判断して"STOP"を押す
これが判っておらずチョット焦った

子供の頃からの憧れが実現した。
あのころはこの弁当箱で遊べるなど考えもしていなかった
さすがにこれだけ便利な今日なので劇的な感動はないけど

シミジミ...

これでメモリ張替えも安心?プラボデーには興味なしさ
SRAMは秋月でHM628128,HM62256とも互換品(よく知らん)売ってる。
256Kbは中段中ほどの棚。128KBはパック品をカウンタで出してもらった
pin配置は一緒なので多分OK。
SRM2B256SLMX55,M68AF127B両方買っといた

日米で面実装の2回路っぽい6pinSWが薄っぺらなので買ってきた
1.27mm基板も復活したしさ
あの界隈では「生きてる自分」を実感出来る...
どの店もありがたい...
